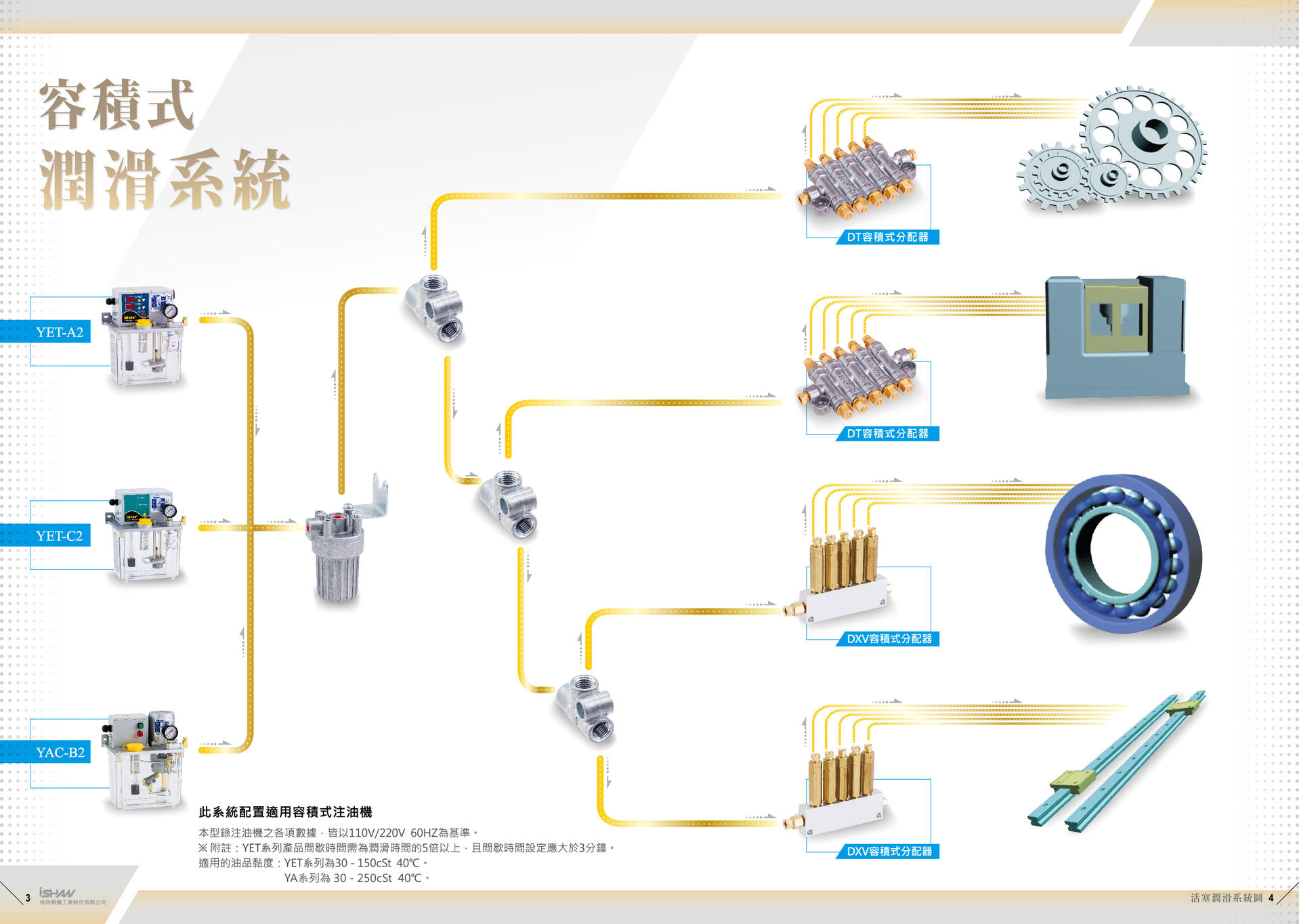

作動原理與應用
1.從油泵中壓送出來的潤滑油,使DT分配器中的傘形閥瞬間往上推動。
2. 當傘形閥把出油孔封閉後 ,壓力迫使DT蓄油塊克服簧力開始下降,使下腔開始儲油。
3. 當 DT蓄油塊被頂至下腔頂點時,DT儲油完畢。
4. 油泵停止供油時,油泵至分配器問之管路壓力下降,結構中的活塞在彈簧作用下開始回復,迫使下腔之壓力將傘型閥回復並封閉結構中進油口 ,使壓力油通過出油口壓送出去。
5. 當馬達重新啟動開始重複 2 、3 、4步驟。
型式 | 出口數 | A | B | 吐出量(cc/stroke) | 重量(g) |
DT-200 | 2 | 75 | 39-43 | 0.1 0.16 0.2 0.3 0.4 0.5 | 168 |
DT-300 | 3 | 90 | 54-58 | 232 | |
DT-400 | 4 | 105 | 69-73 | 299 | |
DT-500 | 5 | 126 | 84-88 | 359 | |
DT-600 | 6 | 135 | 99-103 | 426 |
如需特殊型式,請來電訂製 | |||||
備註: 以上數據,因本公司不斷研發改進,僅供參考,若有變更,恕不另行通知。 |
